KUBO Technologies

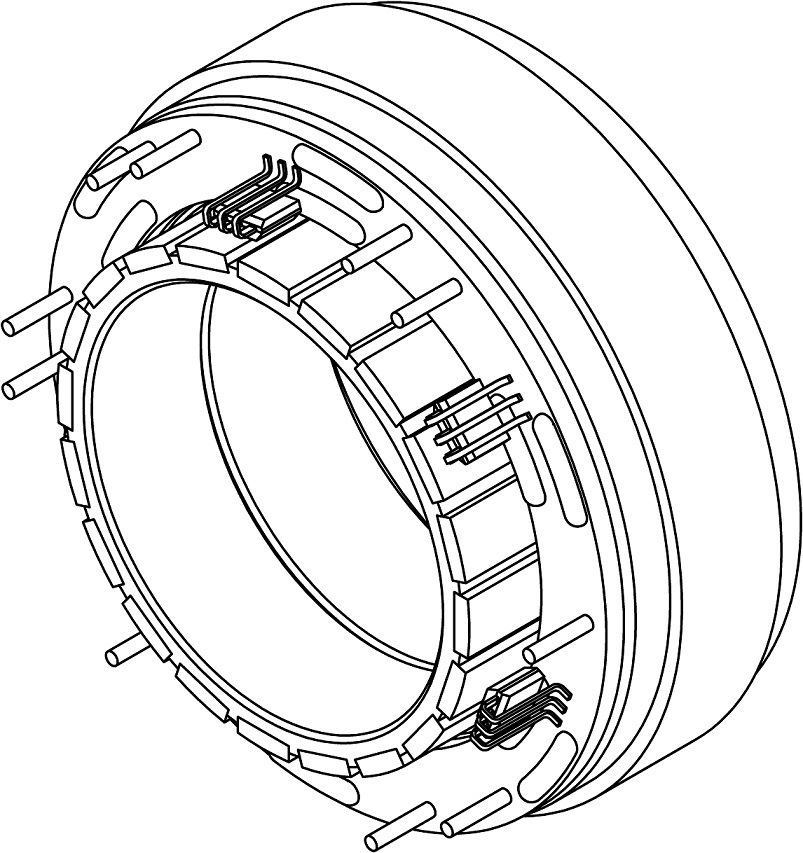

ВСТРАИВАЕМЫЕ СИНХРОННЫЕ БЕСКОРПУСНЫЕ ЭЛЕКТРОДВИГАТЕЛИ С ПОСТОЯННЫМИ МАГНИТАМИ
Полностью отечественная разработка и собственное производство в Санкт-Петербурге
Двигатели работают под водой, на земле и в космосе
Импортозамещение двигателей Robodrive, Kollmorgen, Parker, Allied Motion, TGDrive, MTI
Замена устаревших моделей двигателей ОАО "Машиноаппарат", АО "ВНИТИ ЭМ", "Концерн "ЦНИИ Электроприбор"
Преимущества бескорпусных электродвигателей KUBO
Разработаны и изготовлены в России из отечественных комплектующих
Бескорпусное исполнение для гибкого встраивания в целевую систему
Полый ротор для транзитных цепей
Материалы с высокой теплопроводностью и предельной температурой +180 °С
Высокая эффективность за счет плотной укладки проводников в пазу
Синусоидальная противо-ЭДС с низким содержанием высших гармоник
Малые пульсации момента за счет оптимальной электромагнитной структуры
Встроенные датчики температуры
Исполнение с датчиками Холла
Области применения электродвигателей KUBO
Системы стабилизации и наведения
Следящие системы
Мобильная робототехника и платформы
Медицинская техника
Космические системы
Подводные аппараты и морские системы (движители подводных аппаратов)
Запорная арматура
Серии электродвигателей KUBO
JCM- электродвигатели общего назначения
JYC- электродвигатели для подводных аппаратов
JGV- электродвигатели для быстроходных применений
По запросу дополнительно высылаются
- CAD-модели электродвигателей
- Инструкция по вклеиванию
- Габаритные и монтажные чертежи
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ JCM
переместите ползунок таблицы вправо, для просмотра всех моделей.
| Электродвигатель | JCM38x06S | JCM38x12S | JCM38x18S | JCM38x60D | JCM50X08S | JCM50X14S | JCM69X18D | JCM69X35D | JCM85X26D | JCM100x30S | JCM115x25T | JCM115x50T | JCM115x75T | JCM140X26T | JCM170X32T |
| Номинальная мощность, Вт | 56 | 58 | 98 | 320 | 104 | 100 | 214 | 391 | 405 | 483 | 737 | 737 | 350 | 445 | 255 |
| Номинальный момент, Нм | 0.067 | 0.14 | 0.2 | 0.68 | 0.18 | 0.32 | 1.15 | 2.2 | 2.58 | 5.12 | 5.4 | 10.8 | 16.7 | 8.5 | 24.3 |
| Пиковый момент, Нм | 0.2 | 0.42 | 0.6 | 2.0 | 0.54 | 0.96 | 3.45 | 6.6 | 7.75 | 15.3 | 16.2 | 32.4 | 50 | 25.5 | 73 |
| Номинальная скорость, об/мин | 8000 | 4000 | 4500 | 4500 | 5500 | 3000 | 1700 | 1700 | 1500 | 900 | 1300 | 650 | 200 | 500 | 100 |
| Номинальный ток фазы, А | 3.3 | 3.1 | 5.7 | 11.4 | 2.8 | 2.8 | 5.7 | 11.0 | 12.2 | 24 | 22.5 | 22.5 | 12.9 | 12.7 | 21 |
| Постоянная момента, Нм/А | 0.02 | 0.045 | 0.036 | 0.06 | 0.06 | 0.11 | 0.2 | 0.2 | 0.212 | 0.215 | 0.24 | 0.48 | 1.3 | 0.67 | 1.16 |
| Постоянная мотора, Нм/√Вт | 0.03 | 0.05 | 0.07 | 0.14 | 0.07 | 0.1 | 0.22 | 0.35 | 0.44 | 0.71 | 0.8 | 1.23 | 1.6 | 1.08 | 2.14 |
| Напряжение питания, В апмл | 24 | 24 | 24 | 36 | 48 | 48 | 48 | 48 | 48 | 27 | 48 | 48 | 48 | 48 | 27 |
| Сопротивление фаза-фаза, Ом | 0.55 | 0.94 | 0.17 | 0.26 | 1.25 | 1.75 | 1.1 | 0.42 | 0.32 | 0.12 | 0.12 | 0.21 | 0.88 | 0.51 | 0.42 |
| Индуктивность фаза-фаза, мГн | 0.23 | 0.27 | 0.12 | 0.16 | 0.5 | 0.8 | 1.2 | 0.61 | 0.55 | 0.25 | 0.27 | 0.27 | 2.43 | 1.25 | 2.7 |
| Максимальный КПД, % | 90 | 88 | 90 | 91 | 91.5 | 89 | 89 | 89 | 91 | 89 | 93 | 89 | 76 | 87 | 66 |
| Число пар полюсов | 7 | 7 | 7 | 7 | 10 | 10 | 10 | 10 | 10 | 10 | 15 | 15 | 15 | 15 | 15 |
| Момент инерции ротора, кг∙см² | 0.01 | 0.02 | 0.03 | 0.085 | 0.051 | 0.082 | 0.35 | 0.62 | 1.26 | 2.7 | 4.1 | 8.2 | 11.75 | 12.6 | 27.5 |
| Масса, г ( статор+ротор) | 64 (54+10) | 94 (74+20) | 123 (93+30) | 308 (230+78) | 79 (60+19) | 125 (95+30) | 285 (220+65) | 507 (390+117) | 650 (490+160) | 1010 (750+260) | 981 (850+131) | 1636 (1380+256) | 2740 (2000+740) | 1670 (1150+520) | 3277 (2327+950) |

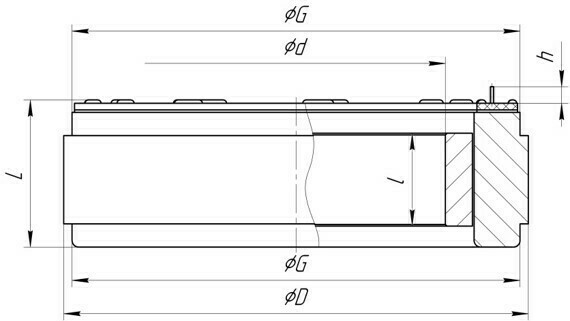

| Внешний диаметр статора D, мм | 38 | 38 | 38 | 38 | 50 | 50 | 69 | 69 | 85 | 100 | 115 | 115 | 115 | 140 | 170 |
| Внутренний диаметр ротора d, мм | 18 | 18 | 18 | 18 | 30 | 30 | 42 | 42 | 52 | 59 | 74 | 74 | 74 | 90 | 103 |
| Диаметр лобовых частей G, мм | 36.2 | 36.2 | 36.2 | 36.2 | 48 | 48 | 66 | 66 | 81.5 | 95.5 | 110.5 | 110.5 | 110.5 | 135 | 166 |
| Длина ротора l, мм | 8 | 16 | 24 | 62 | 10 | 16 | 20 | 37 | 28 | 32 | 27 | 54 | 78 | 28 | 34 |
| Длина штырьковых лепестков h, мм | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Длина статора L, мм | 16.5 | 22.5 | 28.5 | 70.5 | 18.7 | 24,7 | 33 | 50 | 41.5 | 48.5 | 44 | 69 | 94 | 46 | 50 |
переместите ползунок таблицы вправо, для просмотра всех моделей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЭЛЕКТРОДВИГАТЕЛЕЙ JYC и JGV
| Электродвигатель | JYC85x35D | JYC115x75T1 | JYC115x75T2 | JYC115x100T | JGV115x25T |
| Номинальная мощность, Вт | 900 | 2900 | 4070 | 4675 | 1030 |
| Номинальный момент, Нм | 3.5 | 21.4 | 24.3 | 30.8 | 4.9 |
| Пиковый момент, Нм | 7.75 | 42.8 | 48.6 | 61.6 | 14.7 |
| Номинальная скорость, об/мин | 2500 | 1300 | 1600 | 1450 | 2000 |
| Номинальный ток фазы, А | 4.1 | 17 | 9.4 | 13.85 | 59.5 |
| Постоянная момента, Нм/А | 0.85 | 1.26 | 2.6 | 2.23 | 0.083 |
| Постоянная мотора, Нм/√Вт | 0.52 | 1.54 | 1.67 | 1.96 | 0.73 |
| Напряжение питания, В апмл | 300 | 250 | 600 | 500 | 24 |
| Сопротивление фаза-фаза, Ом | 3.6 | 0.89 | 3.25 | 1.75 | 0.02 |
| Индуктивность фаза-фаза, мГн | 1.21 | 5.45 | 9.7 | 5.35 | 0.026 |
| Максимальный КПД, % | 94 | 94 | 94 | 94 | 95 |
| Число пар полюсов | 10 | 15 | 15 | 15 | 15 |
| Момент инерции ротора, кг∙см² | 2.52 (1.26+1.26) | 14 | 14 | 18.1 (14+4.1) | 12.3 (4.1+8.2) |
| Масса, г ( статор+ротор) | 970 (650+160+160) | 2985 (2100+885) | 2985 (2100+885) | 3786 (2645+885+256) | 1237 (850+256+131) |

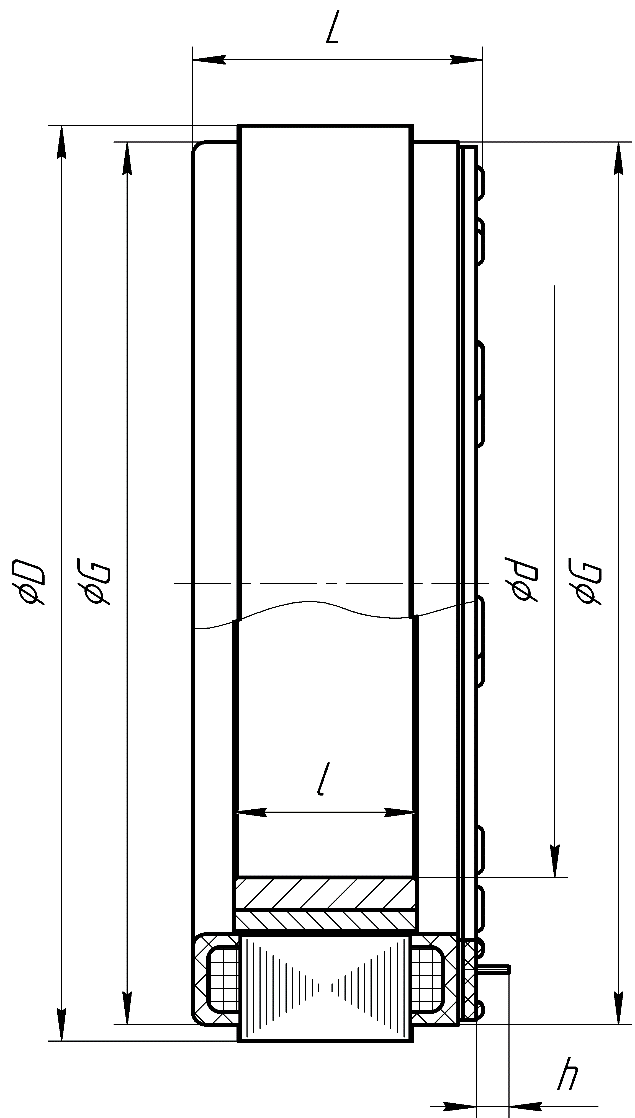

| Внешний диаметр статора D, мм | 85 | 115 | 115 | 115 | 117 |
| Внутренний диаметр ротора d, мм | 52 | 74 | 74 | 74 | 74 |
| Диаметр лобовых частей G, мм | 81.5 | 110.5 | 110.5 | 110.5 | 110.5 |
| Длина ротора l, мм | 28 | 93 | 93 | 93 | 41 (27+14) |
| Длина штырьковых лепестков h, мм | 5 | 5 | 5 | 5 | 5 |
| Длина статора L, мм | 55 | 96.5 | 96.5 | 96.5 | 43 |
СЕРВОУСИЛИТЕЛИ KUBO
СЕРВОУСИЛИТЕЛИ ДЛЯ УПРАВЛЕНИЯ СИНХРОННЫМИ ЭЛЕКТРОДВИГАТЕЛЯМИ С ПОСТОЯННЫМИ МАГНИТАМИ
Законченные решения для управления шарнирами роботов
Высокая удельная мощность и малые габариты
Интерфейсы EtherCAT, CAN, RS232, Ethernet
Интерфейсы датчика положения BISS/SSI/квадратурный и Resolver (вращающийся трансформатор)
Интерфейс SPI (через RS-422) для датчика силомоментного очувствления
Подключение дискретных датчиков Холла
Двунаправленные цифровые входы/выходы
Интерфейс 1-Wire
Интерфейс аварийного отключения Safe Torque Off
Вход термистора
Управление тормозом или тормозным резистором
