ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ С ДВОЙНЫМ СЛОЕМ

Электролитические полярные конденсаторы с двойным слоем, известные также как ультраконденсаторы, суперконденсаторы или ионисторы, представляют новое поколение электрохимических элементов для накопления энергии. Эти конденсаторы обладают сверхвысокой энергоемкостью и предназначены для использования в качестве резервных источников тока в системах защиты от пропадания напряжения питания и системах запуска двигателей. В статье рассмотрены особенности и области применения этих конденсаторов, выпускаемых крупнейшими производителями пассивных компонентов — компаниями EPCOS и BC Components.

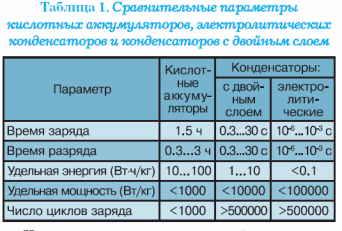

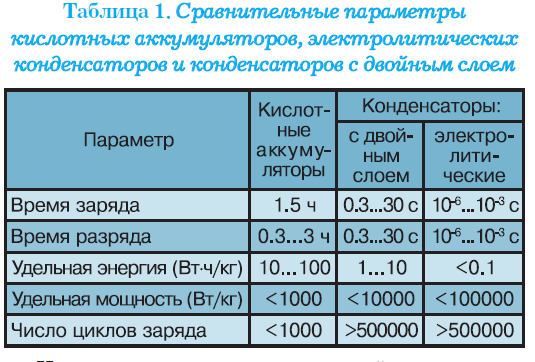

Физические эффекты, положенные в основу функционирования конденсаторов с двойным слоем, известны с 1853 г., однако только достижения технологии двух последних десятилетий позволили создать коммерческие изделия. По удельной энергоёмкости, скорости заряда, максимальному току разряда и количеству циклов заряда-разряда конденсаторы с двойным слоем занимают нишу между обычными электролитическими конденсаторами и аккумуляторами. Такой набор параметров определяет основные области их применения: устройства резервного электропитания для защиты аппаратуры с непрерывным режимом работы от выключения основного источника питания и устройства формирования больших импульсных токов, необходимых для запуска электропривода.

Недостаток конденсаторов с двойным слоем — низкое рабочее напряжение. Для повышения ра бочего напряжения эти конденсаторы включают последовательно так же, как обычные конденсаторы (с использованием внешних резисторов, включаемых параллельно конденсаторам для компенсации влияния токов утечки).
Конденсаторы компании BC Components предназначены для использования в качестве резервного источника питания полупроводниковой КМОП-памяти. Конденсаторы серии 196 DLC выпускаются с рабочими напряжениями 5.5 В для диапазона рабочих температур 25…85 °С или с напряжением 6.3 В для диапазона рабочих температур 25…70 °С. Габариты конденсатора минимальной ёмкости (0.047 Ф) — диаметр 13 мм, высота 7 мм; габариты конденсатора максимальной ёмкости (1 Ф) — диаметр 21 мм, высота 7.5 мм. Эти конденсаторы монтируются на платы так же, как обычные электролитические конденсаторы. Дополнительную информацию о конденсаторах с двойным слоем компании BC Components можно получить в сети Интернет по адресу:  www.bccomponents.com
Конденсаторы компании EPCOS предназначены для формирования мощных импульсов тока и использования в качестве резервных источников для кратковременного питания аппаратуры. Малое значение омического сопротивления этих конденсаторов позволяет использовать их для снижения нагрузки основного источника питания в пусковых режимах двигателей автомобилей и рельсового транспорта. Основные параметры таких конденсаторов и силовых модулей на их основе приведены в таблице 2. Дополнительную информацию о конденсаторах с двойным слоем компании EPCOS можно получить в сети Интернет по адресу:  www.epcos.com
